Espectrómetros EDXRF NEX QC II Series para Análisis Elemental

Suministros de laboratorio Kasalab le ofrece Espectrómetros EDXRF NEX QC Series para Análisis Elemental entre su amplia gama de equipos de laboratorio para la venta en Colombia.

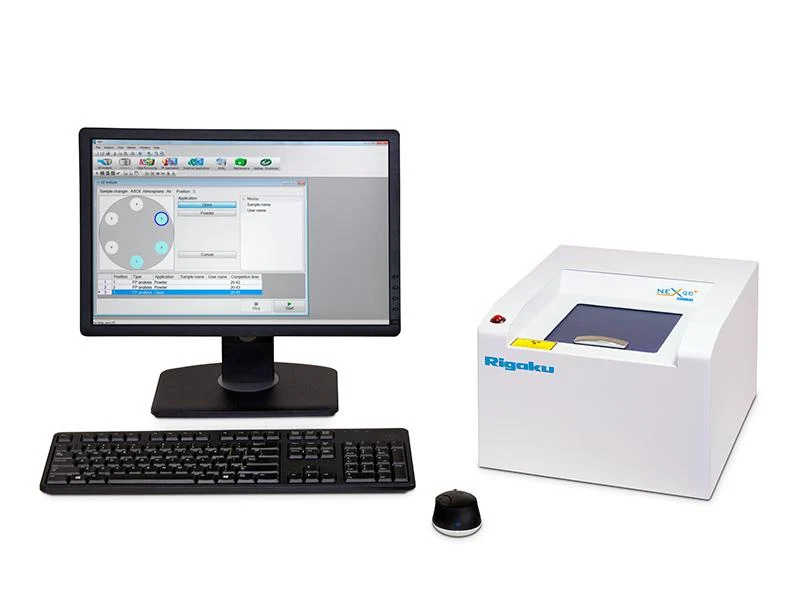

El espectrómetro EDXRF de sobremesa Rigaku NEX QC II Series es un equipo de análisis elemental por fluorescencia de rayos X de energía dispersiva, diseñado para medir elementos desde sodio (Na) hasta uranio (U) en niveles de ppm a porcentaje.

Su tecnología permite analizar sólidos, líquidos, polvos, recubrimientos y películas delgadas de forma no destructiva, lo que resulta especialmente relevante para laboratorios de control de calidad, plantas de producción y estaciones de medición cercanas al proceso. La serie NEX QC II está orientada a entornos industriales que necesitan resultados rápidos, operación sencilla y bajo costo operativo.

Según la aplicación, puede utilizarse en laboratorios de control de calidad, planta, terminales, laboratorios de campo o mediciones at-line. Integra computadora embebida, pantalla táctil industrial de 7”, impresora interna, conectividad USB/Ethernet y un diseño compacto de sobremesa, reduciendo la necesidad de periféricos externos. Además, incorpora detector SDD con ventana de grafeno, tubo de rayos X de 50 kV, filtros automáticos y opciones para automatización de muestras.

¿Para qué sirve este equipo?

El Rigaku NEX QC II Series sirve para realizar análisis elemental rápido y no destructivo en materiales de control de calidad industrial. Es adecuado para laboratorios que requieren confirmar composición, verificar especificaciones, monitorear procesos o documentar resultados sin consumibles costosos y con mínima preparación de muestra.

• Verificar la concentración de elementos críticos en materias primas, productos intermedios o producto terminado.
• Confirmar cumplimiento de especificaciones internas de producción.
• Controlar recubrimientos metálicos, recubrimientos de conversión y recubrimientos de silicona.
• Medir azufre y otros elementos relevantes en productos petrolíferos.
• Evaluar minerales, concentrados, escorias, relaves y materiales de refinación.
• Apoyar decisiones de clasificación, recuperación o disposición en reciclaje y residuos.
• Documentar resultados mediante impresión directa, exportación en CSV o PDF e integración con sistemas LIMS.
• Aplicar criterios pasa/no pasa mediante límites superiores e inferiores definidos por el usuario.

Principio de funcionamiento del espectrómetro EDXRF de sobremesa

La serie NEX QC II utiliza fluorescencia de rayos X de energía dispersiva, conocida como EDXRF. En esta técnica, la muestra es irradiada con rayos X; los elementos presentes emiten señales características y el detector mide esas señales para calcular la composición elemental.

1. Excitación de la muestra: el tubo de rayos X de 50 kV, con ánodo de plata y filtros automáticos, genera radiación que interactúa con la muestra. El sistema cuenta con seis posiciones de filtro y los rayos X operan únicamente durante la adquisición de datos, lo que ayuda a reducir el desgaste del tubo.
2. Detección de la fluorescencia: el detector SDD con ventana de grafeno registra las señales emitidas por los elementos presentes. La geometría optimizada del tubo respecto a la muestra, la colimación mejorada y el diseño óptico actualizado ayudan a reducir interferencias, líneas parásitas y ruido de fondo.
3. Procesamiento y reporte de resultados: el software convierte la señal detectada en resultados cualitativos o cuantitativos. La pantalla táctil permite seleccionar métodos, visualizar espectros en vivo, revisar curvas de calibración, aplicar validaciones y generar reportes directamente desde el equipo.

Beneficios clave del equipo

• Análisis multielemental rápido: permite medir múltiples elementos en una sola corrida analítica.
• Medición no destructiva: adecuado para muestras que deben conservarse, verificarse o archivarse después del análisis.
• Amplio rango elemental: cubre desde Na hasta U, con aplicación en materiales industriales muy diversos.
• Menor dependencia del operador: la interfaz táctil guiada, los menús por íconos y el flujo de trabajo del Application Builder reducen errores durante la operación rutinaria.
• Diseño autónomo: computadora embebida e impresora integrada eliminan la necesidad de PC externo en planta o laboratorio.
• Trazabilidad de datos: exportación en CSV o PDF, conectividad USB/Ethernet y compatibilidad con LIMS.
• Protección ante fugas o derrames: el portamuestras individual incorpora una película plástica reemplazable que ayuda a proteger el sistema óptico.
• Protección reforzada del detector: la configuración del sistema ayuda a proteger el detector frente a exposición directa durante cambios rutinarios de película.
• Flexibilidad operativa: puede configurarse con portamuestras individual, spinner, autosamplers, purga de helio y accesorios de presentación de muestra.

Aplicaciones típicas

• Análisis elemental de materias primas, productos intermedios y producto terminado.
• Control de azufre y otros elementos en productos petrolíferos.
• Aplicaciones en productos petrolíferos con soporte para cumplimiento de métodos como ASTM D4294, ASTM D8252-19, ISO 13032 y ASTM D5059.
• Medición de recubrimientos de silicona y catalizadores metálicos como estaño (Sn), bismuto (Bi), titanio (Ti) y platino (Pt).
• Control de recubrimientos metálicos aplicados por procesos químicos o electroquímicos.
• Control de espesor de recubrimiento y composición de baños de proceso en recubrimientos metálicos y de conversión.
• Análisis de preservantes y pigmentos en madera tratada, con soporte para métodos AWPA A9.
• Screening elemental de materiales reciclados, residuos y aceites usados.
• Control de minerales, menas, escorias, relaves y materiales de refinación.
• Análisis de películas delgadas, recubrimientos y muestras presentadas en copas o portamuestras XRF.

Industrias y sectores

• Ambiental: Aplica en análisis de residuos, materiales reciclados y aceites usados, donde se requiere verificar concentraciones elementales para apoyar decisiones de recuperación, disposición o cumplimiento. Es útil en laboratorios que necesitan una herramienta rápida para clasificación elemental no destructiva y seguimiento de materiales con composición variable.

• Minería: Es adecuado para operaciones mineras, fundiciones, refinerías, molinos y laboratorios de proceso que requieren medir composición elemental en minerales, alimentaciones, escorias, relaves y materiales relacionados. También resulta útil como analizador de respaldo junto a sistemas primarios de laboratorio, especialmente cuando se requiere mantener continuidad operativa en control de calidad.

• Química y Petroquímica: Aplica en productos petrolíferos, recubrimientos industriales, recubrimientos de silicona catalizados con metales y materiales de proceso donde el control elemental impacta la calidad del producto y la estabilidad de fabricación. Es especialmente útil para control de azufre en derivados del petróleo, análisis de metales en recubrimientos y verificación rápida en entornos de producción.

Opciones de configuración o modelos

La serie incluye dos modelos principales: NEX QC II y NEX QC II+. Ambos comparten la misma plataforma compacta de sobremesa, pantalla táctil, computadora integrada, impresora interna y operación simplificada. La diferencia principal está en el desempeño del detector.

Rigaku NEX QC II

• Detector SDD con ventana de grafeno.
• Resolución energética menor a 170 eV.
• Área activa de 20 mm².
• Sensibilidad estándar para elementos ligeros.
• Adecuado para control de calidad rutinario y análisis elemental de propósito general.
• Misma operación táctil simplificada que el modelo NEX QC II+.
• Nivel de desempeño estándar dentro de la serie.

Para laboratorios que necesitan incorporar análisis elemental EDXRF en rutina de control de calidad, con operación sencilla, bajo costo operativo y mantenimiento simplificado.

Rigaku NEX QC II+

• Detector SDD de mayor resolución con ventana de grafeno.
• Resolución energética menor a 135 eV.
• Área activa de 30 mm².
• Sensibilidad mejorada para elementos ligeros.
• Recomendado para control de calidad más exigente.
• Adecuado cuando se trabaja con especificaciones más ajustadas o aplicaciones con mayor demanda analítica.
• Nivel de desempeño superior dentro de la serie.

Para laboratorios que requieren mayor resolución, mejor sensibilidad para elementos ligeros y desempeño reforzado para aplicaciones de control de calidad con tolerancias más estrictas.

Accesorios y opciones disponibles

• Purga de helio: mejora el desempeño en elementos ligeros; opera a 0,2 L/min durante el análisis.
• Sample spinner de 32 mm: rota la muestra a 32 rpm para ayudar a promediar muestras gruesas, heterogéneas o con acabado irregular.
• Autosampler de 6 posiciones: para muestras de 32 mm.
• Autosampler de 5 posiciones: para muestras de 35 a 40 mm.
• Bandejas removibles y precargables: permiten preparar lotes de muestras y agilizar el análisis por tandas.
• Apertura individual de 40 mm: para mayor flexibilidad en presentación de muestra.
• UPS opcional: respaldo de batería de 865 W / 1500 VA y protección contra transitorios.
• Opción de movilidad: la ficha menciona un estuche de transporte opcional para facilitar el uso en sitio o el traslado entre estaciones de control.

Software y gestión de datos

El NEX QC II Series incorpora una interfaz gráfica guiada por íconos, diseñada para facilitar la operación diaria en ambientes de producción y laboratorio. El flujo de trabajo permite crear aplicaciones, ejecutar análisis, visualizar el espectro en vivo, revisar resultados de concentración con lectura clara y generar reportes sin depender de una computadora externa.

• Análisis cualitativo y cuantitativo.
• Estandarización de uno o dos puntos.
• Hasta 15 calibraciones por página.
• Seis esquemas de validación preconfigurados con límites definidos por el usuario.
• Actualización de resultados en vivo.
• Análisis repetido configurable por el usuario.
• Advertencia de análisis completo y retiro de muestra.
• Exportación e importación de métodos de aplicación mediante USB o carpeta de red.
• Protección por contraseña.
• Interfaz multilenguaje.
• Exportación de datos con capacidad de integración LIMS.

Especificaciones técnicas destacadas
